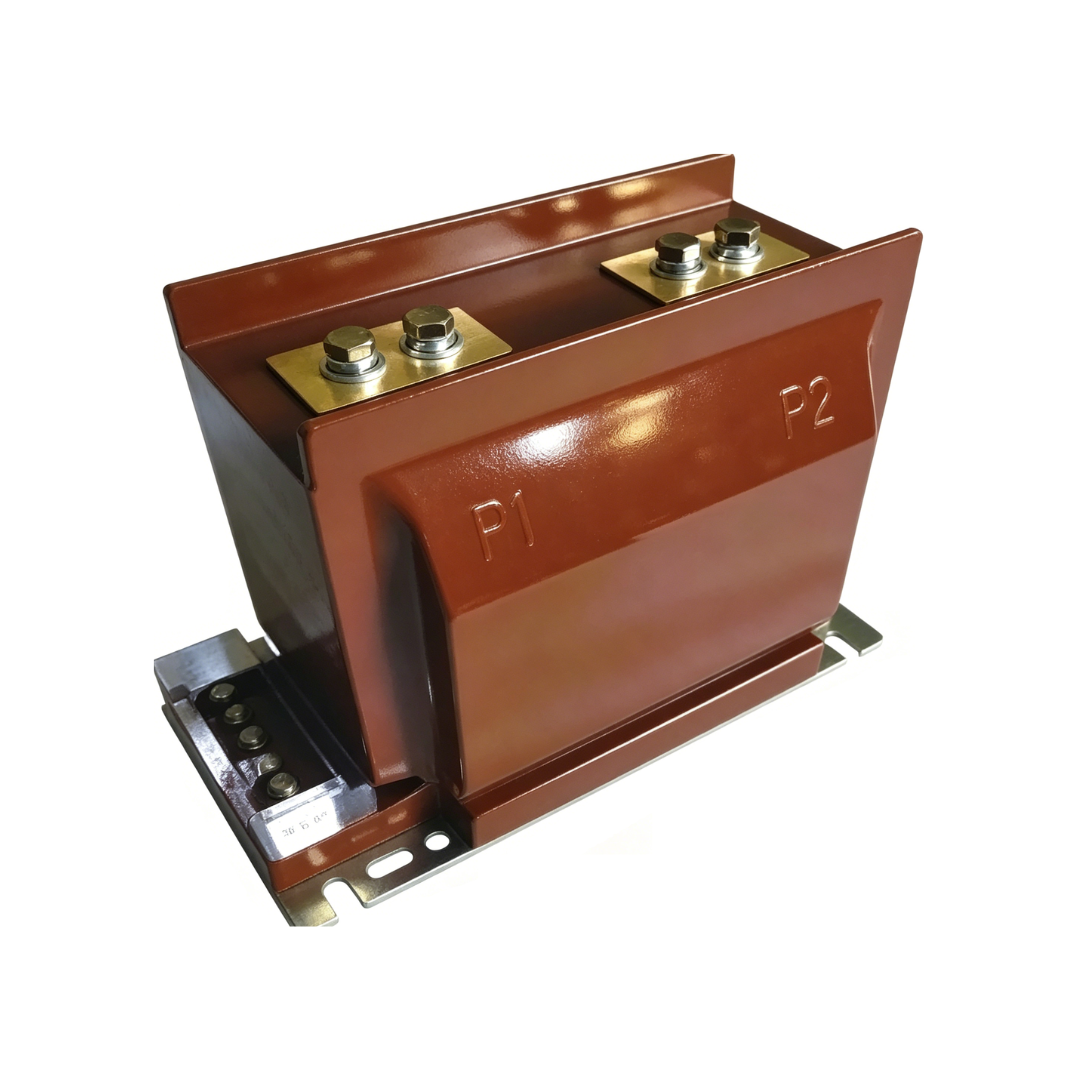

LZZBJ9-10/150b/2s 单相测量与保护电流互感器

带测量和保护绕组的室内单相浇注树脂电流互感器

获取图纸和报价

下载

查看所有下载

技术参数
额定频率：50Hz 或 60Hz额定二次电流：5A、1A负载功率因数：cosΦ=0.8（滞后）
额定绝缘等级：12/42/75千伏仪器安全系数：FS ≤ 10

类型	额定一次电流（A）	准确度类别组合	额定输出功率（VA）	短时热电流（kA/s）	额定动态电流（kA）
LZZBJ9-10/150b/2S	20-150	0.2(S)/10P10 0.2(S)/10P15	10/10 10/15 15/15	150\|1n	375\|1n
	200-400			30	75
	500-600			40	100
	750-1000			80	160
	1200-1500			100	160

注：1.参数超出表格范围的产品，用户可在与我司工程部门进行技术咨询后提出定制要求。
2. 本网站展示的所有产品图片和规格仅供参考。产品可能会进行例行升级以适应市场需求，网站图片和规格恕不更新。
实时同步更新。线上显示的图片、规格与实际交付的产品可能存在差异。因此，所有规格和尺寸标准均以实物为准。
根据我方技术团队在技术咨询期间提供的官方产品图纸。

LZZBJ9-10/150b/2s 单相测量与保护电流互感器

描述

技术参数额定频率：50Hz 或 60Hz额定二次电流：5A、1A负载功率因数：cosΦ=0.8（滞后）额定绝缘等级：12/42/75千伏仪器安全系数：FS ≤ 10

技术参数
额定频率：50Hz 或 60Hz额定二次电流：5A、1A负载功率因数：cosΦ=0.8（滞后）
额定绝缘等级：12/42/75千伏仪器安全系数：FS ≤ 10
